箱輸送系統總體方案

箱輸送系統總體方案說明

• 系統包含兩個子系統：1-箱輸送系統，2-箱分揀系統；
• 箱輸送系統的綜合作業能力≥ 5000箱/小時，用于實現貨品的上貨輸送、動態稱重、入庫掃描、異常分撥、自動貼標、自動塑封等功能。
• 箱分揀系統采用高速滑塊分揀機，分揀效率（實際通過能力） ≥ 5000箱/小時，用于實現箱式貨物的訂單分揀及路徑分揀。

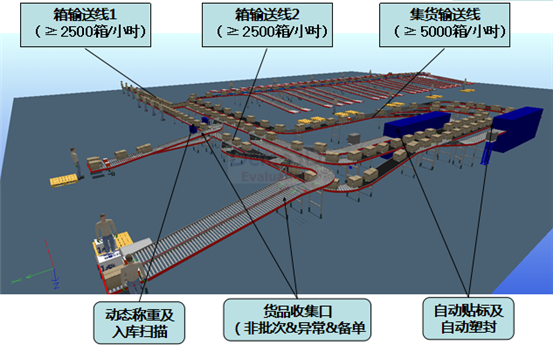

箱輸送系統-總體

箱輸送系統-上貨

• 上貨皮帶機速度40m/min（變頻調速）,輸送線有效寬度為0.7m,輸送面高度為0.7m， 方便上貨作業。
• 上貨輸送線通過靠邊整位、差速拉間距（間距1.2m以上，速度58.8m/min），以保證稱重、掃描及高速分流的可靠性。
• 2套動態稱重采用托利多SCS-40，效率達到2500箱/小時以上，技術先進，穩定可靠。

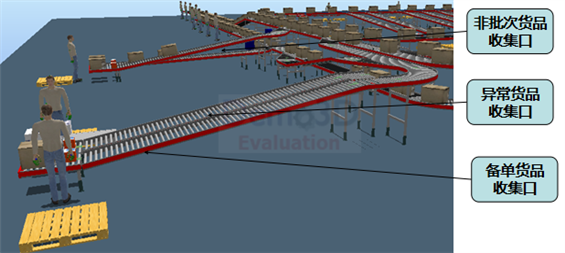

箱輸送系統-高速分撥

• 共設置4個異常分撥口，用于實現非批次貨品剔除、備單貨品剔除及異常貨品剔除等功能；
• 高速分流前配置2-3個緩存積放位，分流器采用多排斜輪結構，分流效率達到3000箱/小時，同時解決了因規格、外形變形等因素帶來的分流可靠。
• 收集口采用無動力增大緩存量（10箱以上），具備較強的人機作業匹配度。

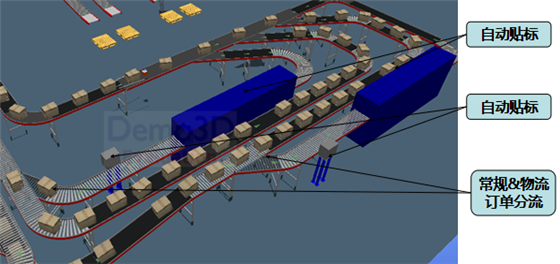

箱輸送系統-自動貼標及塑封

• 根據訂單性質分流：常規訂單直接分揀，物流訂單貼標塑封后分揀；
• 配置科道公司的在線氣動自動貼標機，滿足工業環境下7x24小時、高速、高質量、可靠耐用和智能化的打印貼標要求。
• 采用德順在線式袖口式塑封機，塑封機前后配置足夠的積放緩存輥道，設備應用成熟，性能可靠。
